家具浮雕三维扫描仪
2012-03-27 15:43:33   来源:家具    评论:0

数控雕刻、数控镂铣设备已在家具企业广泛应用,数控雕刻、数控镂铣设备加工浮雕具有速度快、工作效率高的特点、大幅度地降低了产品的加工成本和生产周期。使各类优美的雕花制品进入寻常百姓家庭成为可能。家具浮...

数控雕刻、数控镂铣设备已在家具企业广泛应用,数控雕刻、数控镂铣设备加工浮雕具有速度快、工作效率高的特点、大幅度地降低了产品的加工成本和生产周期。使各类优美的雕花制品进入寻常百姓家庭成为可能。家具浮雕三维扫描仪是一款与数控雕刻设备相配套的高科技设备,主要用于对浮雕和各种立体图案的扫描仪,使浮雕和各种立体图案数字化,为数控雕刻、数控镂铣等设备提供数字化加工文件。

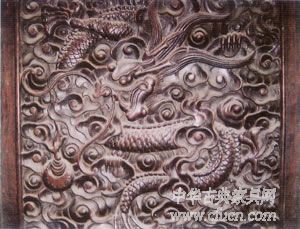

家具浮雕三维扫描仪就是测量浮雕和各种立体图案各处的三维坐标数据,而浮雕和各种立体图案的每一点都有相应的X、Y、Z坐标数值,这些数据(点)集合起来形成的点云(Point Cloud),就能构成物体表面的形状特征。

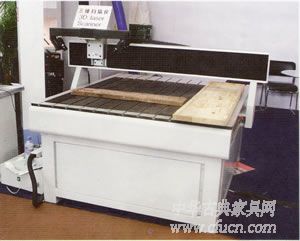

如图所示的家具浮雕三维扫描仪采用的是激光三维扫描仪,其工作原理是使用激光三角测距,通过光源孔发射出一束水平的激光束来扫描物体。该激光线经过旋转平面镜的作用,改变角度,使得激光线发射到物体表面。物体表面反射激光束,每一条激光都通过CCD传感器采集成一帧数据。根据物体表面不同的形状,每条激光线反射近年来进步很快,目前较先进的是光栅投影照相式三维测量技术,该技术具有扫描速度快、精度高等特点,将会成为市场主流产品。而三维探针式扫描技术主要用于复杂工件的测量。

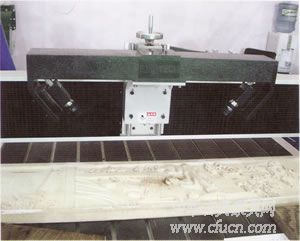

家具浮雕三维扫描加工的过程是,对浮雕等立体物体进行扫描,得到物体表面点云数据,经软件处理后成为CAD三维数据,然后输入数控雕刻设备、数控镂铣等数控设备进行加工(如图)。

三维扫描仪通常输出的是asc、obj、stl和三维信息的txt格式,经处理后成为CAD三维数据。CAD三维数据具有兼容性好,能在Windows98/NT/2000/XP平台上操作,简便易学。

家具浮雕三维扫描仪其工作参数如下:X、Y、Z的扫描行程1200×2400×120mm

控制精度 0.01mm

扫描精度 ≤0.2mm

浮雕扫描高度≤40mm

选择家具浮雕三维扫描仪就注重产品的生产厂家、仪器的扫描精度、仪器运用的技术和软件、产品的升级和售后服务等因素。并应用典型的浮雕零件扫描试验的考察实际效果。
