三维旋转激光扫描测量系统的设计(1)
2012-03-27 15:37:29   来源： 互联网    评论：0

自然对象和大部分的人造对象都具有复杂的三维形状，如何在计算机中建立三维对象的计算机模型就是三维形状的数字化问题，该项研究源于20世纪六七十年代。三维形状复杂多变、形状繁多，而且其外观、材质、颜色、用途等各不相同，这就使得三维形状数字化的问题非常复杂，至今，该项技术尚未成熟，仍是数字化技术研究的难点。目前，三维形状数字化技术种类很多，包括机械、声学、光学、电磁等类型，其中运用得最广泛、效果最好的是光学测量技术。光学测量是光电技术、机械测量、计算机技术相结合的产物，可以实现快速，准确的测量。该项技术具有速度快、精度高、非接触、易于自动化的特点，主要适用于自由曲面的测量。目前，光学测量技术得到了越来越广泛的应用，其中最典型的应用是三维激光扫描仪。

1 三维激光扫描仪的工作原理< /p>     三维激光扫描仪是基于激光扫描测量的原理而设计的，主要作用是对三维形状进行数字化，基本工作原理是：线激光器发出的光平面扫描物体表面，面阵CCD采集被测物面上激光扫描线的漫反射图像，在计算机中对激光扫描线图像进行处理，依据空间物点与CCD面阵像素的对应关系计算物体的景深信息，得到物体表面的三维坐标数据，快速建立原型样件的三维模型，如图1所示。

2 三维旋转激光扫描测量系统

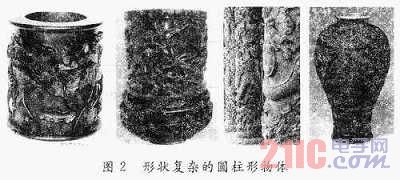

目前，普通的三维激光扫描仪存在的主要问题是难以实现复杂三维图像的扫描数字化问题，如圆柱形状的石雕、木雕等。如图2所示。

如果设计出能够旋转扫描测量的系统，则可以有效地解决数字化设计与制造之间的衔接。这样的系统，企业投入少，见效快，而且能够将激光扫描测头安装在数控雕刻机上，设计出能够旋转扫描测量的系统，可以有效地解决数字化设计与制造之间的衔接，充分利用现有数控设备，节省硬件成本。

为了解决复杂物体的数字化问题，同时降低企业的投入成本，我的设计方案是，在普通三维激光扫描仪的基础上，开发出能够实现360°旋转的旋转扫描测量系统，改进已有平面浮雕扫描软件，使之适用于改进后的系统。
